1899年, Mr.Robert Blackmer先生發明了滑片泵。自此, 流程工業領域里又新增了一個成員。滑片泵的誕生, 將流體送的技術推向更高的高度。此種泵有一系列的葉片, 可在泵轉子上的凹槽內自由地滑動。當泵的驅動轉動轉子時, 離心力增強, 推動滑桿, 受壓的液體致使葉片從凹槽內滑出,從而反向擠壓泵體的內孔以形成泵腔。由于轉子的旋轉, 當液體通過吸入口后便流向葉片之間的空隙(即泵腔)。隨后液體在泵體內被傳輸直至出口，在出口處液體又被擠壓至出口管路。
|
|
滑片泵的工作原理：
|
產品系列 |
特點及性能 |
 |
SGL&CRL系列: 技術特性 ●獨特設計的氣穴抑制墊片,可降低噪音,減少磨損以及空氣懸浮物的磨損 ●無需從系統管路上卸下泵即可打開泵的端蓋進入液腔更換墊片及其它配件 ●有多種機械密封和彈性體可選,以適應制冷或其它特殊氣體輸送的應用 ●球墨鑄鐵材質構造,內置泄壓閥 ●卓越的自吸能力和可空轉性 ●Blackmer獨特的機械密封和滾珠軸承設計保證了的可靠性 ●對稱分布的軸承座確保軸受力均勻,從而延長了軸的壽命 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●四種規格:1-1/4",1-1/2",2",3" ●流量范圍:4-135gpm(15-510lpm) ●標配材質:球墨鑄鐵 |
 |
TransMax&LGL系列:
技術特性 ●獨特的開放式轉子和可自動調節長度的滑片設計,可保證始終如一的流量 ●桶式密封函及滾珠式軸承保證了很好的泵送性能 ●泵的排水塞可自動排泄雜物,簡化了清潔和沖洗的維護 ●泵在原地即可打開端蓋更換葉片,方便維護保養 ●可選防腐蝕性的鍍鎳或覆特氟龍材質的彈性體和316不銹鋼材質的機械密封 ●可選配的材質:覆特氟龍材質的彈性體,密封面為青銅材質的機械密封,青銅材質的滑片或液壓驅動式. 技術參數 ●規格:3" ●輸送介質的粘度范圍:30-50,000ssu(7-10,500Cp) ●轉數(PTO驅動):800rpm |
|
STX系列 技術特性 ●不銹鋼構造,滑片材質為防腐蝕的非金屬,Blackmer獨特的防腐蝕性機械密封,保證了泵的長壽命 ●獨特的滑片設計可自動調節滑片的長度,可保證一致的流量 ●卓越的自吸能力和可空轉性 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●超低的剪切性,保證物料的完好 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●規格:3" ●流量范圍: 250gpm(946lpm) ●標配材質:316不銹鋼 ●轉數:800rpm |
|
TX&TXV系列 技術特性 ●雙軸端式滑片泵,軸的尺寸有2',2.5',3',設計結構簡單,便于安裝使用 ●TXV系列為大型桶式填料密封,外部滾珠軸承支撐,保證了泵性能的可靠性 ●獨特的滑片設計可自動調節滑片的長度,可保證一致的流量 ●卓越的自吸能力和可空轉性 ●Blackmer專有的機械密封和滾珠軸承保證了質量的可靠性 ●對稱分布的軸承座確保軸受力均勻,從而延長了軸的壽命 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●外部的滾珠軸承獨立于接液部之外,使得軸承的壽命化,受污染的可能性很小化 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●規格:TX-1-1/2",2",2-1/2",3",4"TXV-2-1/2",3" ●流量范圍:TX- 10-500 gpm(2-113 m3/h)TXV-流量根據介質粘度而定 ●標配材質:鑄鐵(泵殼) |
|

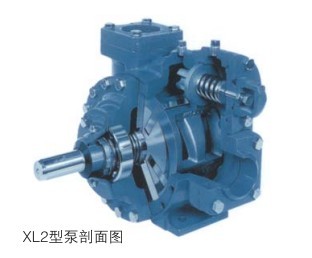

XL&XLW系列
技術特性 ●XL系列為球墨鑄鐵材質構造,XLW系列為加厚型的球墨鑄鐵材質構造, 均標配內置泄壓閥 ●無需從系統管路上卸下泵即可打開泵的端蓋進入液腔更換墊片及其它配件 ●獨特的滑片設計可自動調節滑片的長度,可保證一致的流量 ●卓越的自吸能力和可空轉性 ●Blackmer專有的機械密封和滾珠軸承保證了質量的可靠性 ●對稱分布的軸承座確保軸受力均勻,從而延長了軸的壽命 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●外部的滾珠軸承獨立于接液部之外,使得軸承的壽命化,受污染的可能性很小化 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●規格: XL-1-1/4",1-1/2",2",3",4"XLW-1-1/4",1-1/2",2",3" ●流量范圍: XL-5-345gpm(19-1,305lpm),XLW-1-85gpm(4-330lpm) ●標配材質:球墨鑄鐵 |
|

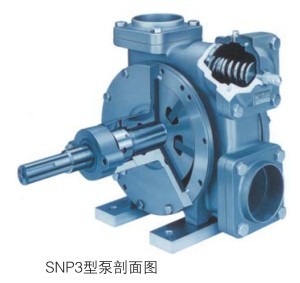

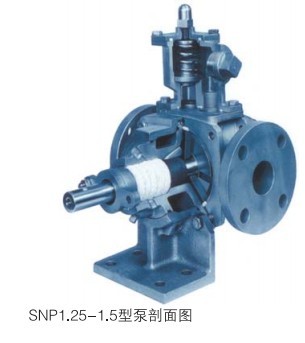

NP&SNP系列
技術特性 ●NP系列為球墨鑄鐵材質構造，金屬化碳的軸承封套,非金屬的葉片,保證了泵的長壽命 ●SNP系列為不銹鋼材質構造，金屬化碳的軸承封套,非金屬的葉片,保證了泵的長壽命 ●獨特的非常規設計以及精良的材質構造使SNP系列適用于各種苛刻的環境,且維護成本極低 ●可選JohnCrane品牌不銹鋼、碳以及特氟龍PTFE材質的機械密封 ●大多數的機械密封構件都適用于NP系列的填料密封函 ●可選防高溫的噴涂泵頭,以適用于特殊的高溫環境應用 ●卓越的自吸能力和可空轉性 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●規格:NP-1.5",2",2.5",3",4" SNP-1-1/4",1-1/2",2",2-1/2",3" ●流量范圍:NP-5-500gpm(19-1893lpm) SNP-2-265gpm(8-1003lpm) ●粘度范圍:NP-30-100,000SSU(1.0-22,000Cp) SNP-可超過20,000SSU ●可選材質:NP-鑄鐵(標配), 可選其它材質 SNP-不銹鋼 |
|

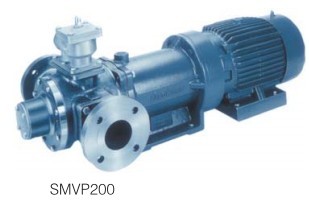

SMVP系列
技術特性 ●不銹鋼材質構造,金屬碳軸襯,非金屬的葉片,保證了泵的長壽命 ●接液腔部位的端蓋及墊片易于拆裝,而無需從管路上卸下泵 ●獨特的滑片設計可自動調節滑片的長度,可保證一致的流量 ●卓越的自吸能力和可空轉性 ●對稱分布的軸承座確保軸受力均勻,從而延長了軸的壽命 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●泵的設計與運行將對物料的剪切降至很小化 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●五種規格:SMVP15B,SMVP30B,SMVP50B, SMVP100B, SMVP200B ●流量范圍: 4-333gpm(15-1260lpm) ●標配材質: 316LSS不銹鋼 |
|

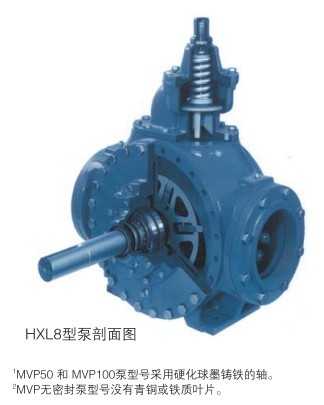

HXL&ML系列
技術特性 ●球墨鑄鐵材質,螺栓式結構,ANSI法蘭連接,標配內置泄壓閥 ●ML系列可選內部軸襯配外部填料密封或內部機械密封配外部滾珠軸承 ●ML系列的軸承獨立為一個組件,方便在作業時進行快速拆裝 ●ML系列可選耐磨性配件以用于輸送研磨性流體 ●ML系列可選配高溫保護套,以適用于高溫環境 ●接液腔部位的端蓋及墊片易于拆裝,而無需從管路上卸下泵 ●獨特的滑片設計可自動調節滑片的長度,可保證一致的流量 ●卓越的自吸能力和可空轉性 ●Blackmer專有的機械密封和滾珠軸承保證了質量的可靠性 ●對稱分布的軸承座確保軸受力均勻,從而延長了軸的壽命 ●自帶可調節的泄壓閥,確保泵不會負載壓力 ●外部的滾珠軸承獨立于接液部之外,使得軸承的壽命化,受污染的可能性很小化 ●易于保養,無需從系統上卸下泵即可更換泵的葉片 技術參數 ●規格:HXL6(6"),HXL8&HXLJ8(8"),HXL10(10")ML4(4") ●流量:HXL6(755gpm),HXL6(1228gpm),HXL1(2300gpm); ML4(590gpm) ●標配材質:球墨鑄鐵 |
